12KM远距离通信模块数字视频传输wifi模组CSW630A

wifi图传模组超远距离数字视频传输模块CSW630A功能特点：

wifi图传模组超远距离wifi视频传输模块CSW630A功能特点：

1、5.1G/5.8G频段工作

2、点对点传输12公里以上

3、POE供电设备集成强大MIMO天线，施工简单

4、更多不干扰信道，适合大量部署；性价比高，视频/语音/数据容易组网

5、POE供电，施工简单方便

6、自动调整频道，避免手动修改的麻烦

7、输出自动增益控制，接收灵敏度高

8、点对点多点视频应用，可无缝漫游

9、远传输距离达12公里以上

10、MIMO技术稳定可靠，提供高净带宽

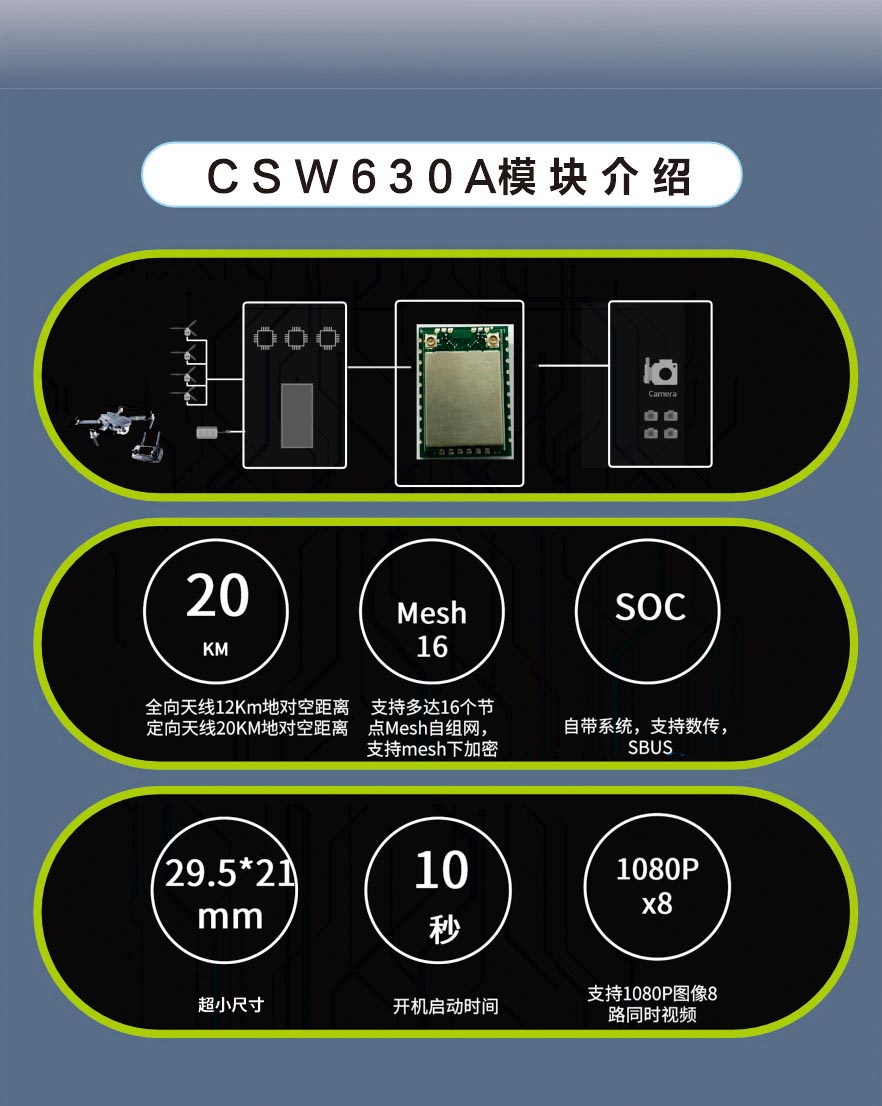

CSW630A支持上电自组MESH网，该MESH网配置简单，支持加密传输，延时低，支持节点多达50个。
与其他技术的比较如下：



技术	phy传输速率（kbps）	地面传输距离（米）	典型用例
LoRa	0.3-50	10000	煤气水电抄表
zigbee	250	20	近距离组网
蓝牙	250-2000	30	近距离音频传输
标准WiFi	10000-150000	60	近距离大数据量传输
LR-WiFi	1500-75000	1000	远距离高速率传输，如视频照片等

产品规格如下：

远传输距离	CSW630A：>12KM（空旷无干扰）
吞吐量	自适应，1~100Mbps
网络拓扑	点对点，点对多点，可支持mesh组网
接收灵敏度	大-101dBm
分集	2x2MIMO，ML，MRC
传输技术	OFDM  LR-WiFi
FEC	LDPC
频段	2.4GHz（ISM）
发射功率	29dBm（双路,单路26dBm）
加密	WPA2 AES
工作温度范围	-25~80℃
功耗	2~6W

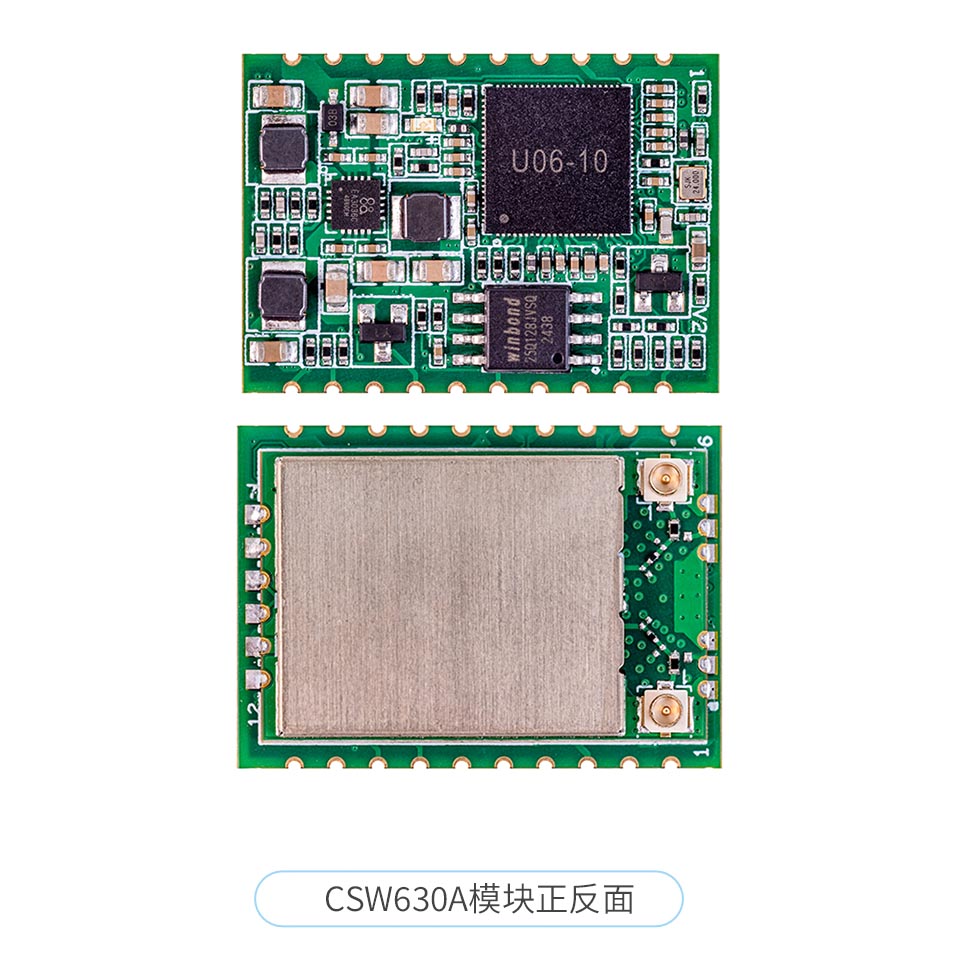

尺寸	38x33mm
数据接口	以太网x2，USBx1，UARTx4（支持透传）

wifi图传模组超远距离数字视频传输模块CSW630A应用：

油田/天然气田大多位于沼泽、沙漠、盆地、浅海等地区。由于远离城市，交通设施相对落后。10km远距离无线通信模块 评估板WLAN扩频技术建立无线微波网络，实现无线数据通信，具有安装开通快、维护迁移方便、成本低等优点。

应用1：无线监控系统

在方圆几十平方公里的油田开采区，在单井、计划转运站、联合站等生产现场设置无线监控点；在油田总控室建立系统中心基站。选择电信无线微波产品，配合高增益天线，建立油田总控室与各监控点之间的无线传输主环节，实现生产现场图像信息、生产数据、设备运行数据、原油储备和运输信息的实时动态传输，为采油生产指挥调度提供准确及时的一手信息。

同时，在许多无人值守的油田生产区，原油及其生产设施的安全也是相关部门的首要任务。生产现场的10km远距离无线通信模块wifi图传模组超远距离数字视频传输模块CSW630A无线远程视频监控网络为生产现场的安全工作提供了强有力的支持，确保了油田安全部门对非法犯罪活动的快速打击。

每个监控点由视频采集处理系统和信号传输系统组成，包括摄像机、云平台及其控制器、网络视频服务器；无人机无线控制模块信号传输系统由无线微波、天馈系统等组成。该系统采用先进的数字处理技术，基于监控摄像机拍摄的图像信息处理TCP/IP数据包通过无线网络传输到远端监控中心。监控中心基站由电信无线网桥和天馈系统组成。监控图像的实时显示、归档、查询等功能均由计算机系统或数字网络视频服务器完成。通过授权，无人机无线控制模块系统资源可以共享LAN或INTERNET远程监控和点播，建立电子地图系统，远程监控中心还可以控制前端监控摄像头，根据操作人员的需要拍摄不同方向、不同尺度的现场视频图像。

应用二：数据采集系统

为提高勘探开发基础数据采集水平，监测抽油机负荷、电潜泵井、螺杆泵井电机电流、功率因数等设备运行数据，实时采集和传输井口压力、井口温度、井底流压、井底温度等勘探基础数据，选用专业WiFi无线mesh组网方案，结合各种数据采集设备，可建立勘探开发基础数据无线采集系统。

wifi图传模组超远距离数字视频传输模块CSW630A产品介绍：

WiFi无线mesh组网方案在本系统中，勘探开发过程中的数据信息通过无线网络实时传输，具有无线微波设备突出的覆盖特性和数据接收灵敏度。在无线信号覆盖区，无论是固定接收点还是车载移动接收点，都可以实时接收钻点采集的数据信息，确保中控室能够快速准确地掌握辖区内各油井的工作状况，及时发现隐患，WiFi无线mesh组网方案可以实现基础数据的及时采集和仓储，完善油田勘探开发的基础信息采集系统。
随着科技的飞速发展，无人机技术在许多领域都得到了广泛的应用。无人机能够实现自动化、远程控制等特点，为人们的生活和工作带来了极大的便利。而无线通信技术则是无人机控制的关键部分，它能够实现无人机与地面控制站之间的远距离通信，从而保证无人机的远程控制和数据传输。本文将介绍一款10km远距离无线通信模块wifi图传模组超远距离数字视频传输模块CSW630A，以及其在无人机无线控制模块和WiFi无线mesh组网方案中的应用。

1、12km wifi图传模组超远距离数字视频传输模块CSW630A

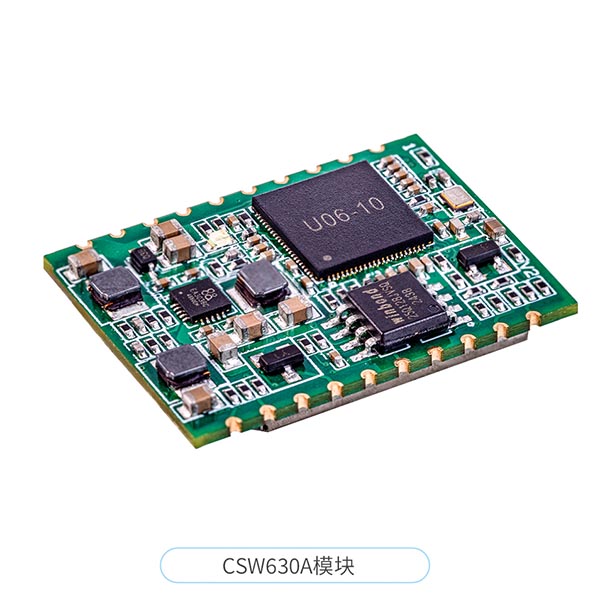

wifi图传模组超远距离数字视频传输模块CSW630A是一款基于DR3071芯片的远距离无线通信模块，它能够实现12km范围内的无线通信。该模块具有多种优势，包括：
体积小、重量轻：方便集成到无人机中，减小无人机的重量和体积。
传输距离远：远能够实现12km的无线通信距离，能够满足大部分无人机应用场景的需求。
高速率、低延迟：能够提供较高的传输速率和较低的延迟，满足无人机控制和数据传输的需求。
多频段支持：支持多个频段，可以根据实际需求进行选择。
高可靠性：具有较高的可靠性和稳定性，能够保证无人机的远程通信和控制。

2、无人机无线控制模块

无人机无线控制模块是实现无人机远程控制的核心部分。该模块通过无线通信技术将无人机的控制信号传输到地面控制站，从而实现无人机的远程控制。wifi图传模组超远距离数字视频传输模块CSW630A作为一款远距离无线通信模块，可以应用于无人机无线控制模块中，实现无人机的远程控制和数据传输。
在无人机无线控制模块的实现中，需要考虑以下几个因素：
稳定性：无线控制模块需要具有较高的稳定性，能够保证在复杂的电磁环境和恶劣的气候条件下正常工作。wifi图传模组超远距离数字视频传输模块CSW630A具有较高的可靠性和稳定性，能够满足这一需求。
抗干扰能力：由于无人机工作环境复杂，存在多种干扰源，因此无线控制模块需要具有较强的抗干扰能力。wifi图传模组超远距离数字视频传输模块CSW630A采用了先进的抗干扰技术，能够有效地抵抗各种干扰。
实时性：无人机控制需要具有较高的实时性，才能够保证无人机的安全和稳定运行。wifi图传模组超远距离数字视频传输模块CSW630A具有较低的延迟和较高的传输速率，能够满足这一需求。
扩展性：随着无人机技术的不断发展，无线控制模块需要具有较强的扩展性，才能够满足不断变化的应用需求。wifi图传模组超远距离数字视频传输模块CSW630A可以方便地进行二次开发，扩展其功能和应用范围。

3、WiFi无线mesh组网方案

WiFi无线mesh组网方案是一种适用于大面积覆盖的无线通信网络方案，它可以通过多跳（multi-hop）的方式实现节点之间的通信。在该方案中，每个节点都可以充当路由器和终端设备的角色，通过相互之间的协作实现数据的传输和共享。
将wifi图传模组超远距离数字视频传输模块CSW630A应用于WiFi无线mesh组网方案中，可以实现无人机与地面控制站之间的远距离通信。在该方案中，无人机可以作为一个节点加入到WiFi网络中，通过与控制站之间的协作实现数据的传输和控制。同时，该方案还具有以下优点：
覆盖范围广：WiFi无线mesh组网方案可以通过多跳的方式实现大面积覆盖，从而满足无人机在较大范围内进行通信和控制的需求。
传输速率高：WiFi技术具有较高的传输速率，能够满足无人机传输大量数据的需求。
灵活性高：该方案具有较强的灵活性，可以方便地进行扩展和调整，适应不断变化的应用需求。
成本低：WiFi无线mesh组网方案可以采用较便宜的设备搭建网络，从而降低成本。

4、实际应用案例

在一个大型农场中，为了实现高效的作物管理和监控，农场主决定采用无人机技术。他们希望通过无人机来实现农田巡逻、作物状态监测、土壤采样等功能。由于农场 面积较大，为了实现可靠的远程控制和数据传输，他们决定采用基于 wifi图传模组超远距离数字视频传输模块CSW630A的无人机无线控制模块和 WiFi 无线 mesh 组网方案。
在实施过程中，他们首先在农场 的关键区域布置了多个 WiFi 节点，形成一个覆盖整个农场的 WiFi 网络。然后，他们将 wifi图传模组超远距离数字视频传输模块CSW630A集成到无人机中，通过无线控制模块实现对无人机的远程控制。同时，他们还通过 WiFi 网络将无人机的实时数据传输到控制站的计算机上，方便农场 主对农场 的各项指标进行监控和分析。
通过这个方案，他们成功地实现了对农场的远程监控和管理。无人机的使用大大提高了工作效率，减少了人工巡逻的时间和成本。同时，通过 WiFi 网络传输的大量数据也为他们提供了更多的决策依据，帮助他们更好地了解作物生长情况和土壤状况。

5、结论

通过将 10km 远距离无线通信模块 wifi图传模组超远距离数字视频传输模块CSW630A应用于无人机无线控制模块和 WiFi 无线 mesh 组网方案中，我们可以实现无人机的远程控制和数据传输。该方案具有传输距离远、抗干扰能力强、实时性好、扩展性强等优点，能够满足大部分无人机应用场景的需求。同时，通过将无人机技术与农业生产相结合，我们可以提高工作效率、降低成本、提供更多的决策依据，为农业的发展带来更多的机遇和挑战。

常见问题：

1.该模块能否使用串口通信？

   支持串口透传，与外部uart串口接上即可点对点通信。默认波特率115200

2.这个模块延时多大？

     基本在10ms以下。

3.能否和手机和电脑wifi连接？

      独立开发的私有LR-WiFi协议，不能与手机wifi直接连接，可通过外接USB网卡（比如RTL8811CU）转发与手机电脑连接，开发板已配送。

4.该产品为什么能传这么远？

      对物理底层和MAC层基于802.11标准进行了优化，形成私有LR-WiFi协议，具有更好的物理层和MAC机制，实现更远距离的传输。

5.该产品能否组网？

    支持一对多组网和mesh组网。
